本文介紹電動蝶閥技術參數。電動蝶閥通常被應用在自動控制系統中，它是一種多功能閥門，同時擁有切斷、調節、止回閥等多種功能，用途自然也非常廣泛。
電動蝶閥技術參數
| 公稱通徑DN(mm) | 50～1200 |
| 公稱壓力 | PN1.0、1.6MPa |
| 連接形式 | 法蘭式、對夾式 |
| 閥板形式 | 垂直板式 |
| 動作范圍 | 0～90° |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 |
電動蝶閥原理

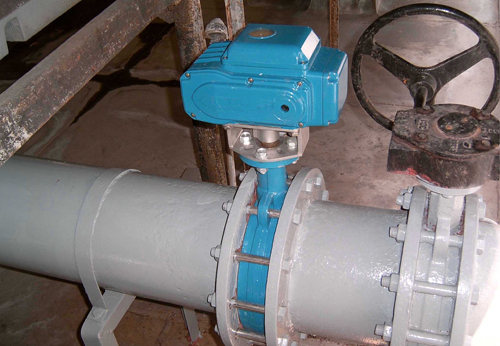

電動蝶閥是根據電源信號來控制和主導閥門的開啟和關閉動作，工作電源AC220V，AC380V，DC24V，輸入4~20mA 0~10v等弱電信號。此外電動蝶閥還會配置手動控制裝置，作用是防止當電源信號異?；蛘咄ｋ姇r(shí)，蝶閥可以通過手動裝置進行應急操作，保障管線系統的正常工作。電動蝶閥在很多領域都有用到，如石油、化工等行業的生產管線之中。
電動蝶閥的工作原理是通過電力提供的動力，使電動裝置驅動閥桿運動，閥桿又帶動連接的蝶板產生90°回轉，來實現閥門的開啟和關閉，從而實現對管路中流動介質的調節和控制。
當電源接通的時候，輸入電壓是220V，電源能自己進行開關量調節，有內置伺服模塊，輸入控制信號和單向電源就可以控制整個系統的運轉。也可接收工業自動化控制系統的4~20mA或其它信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
