蝸輪蝶閥規格
蝸輪蝶閥是使用最多的蝶閥產品之一，它的市場需求量也是非常大的。渦輪蝶閥是蝶閥的一種，它是由蝶閥加上渦輪驅動裝置組合而成的。蝸輪蝶閥安裝操作方式屬于手動蝶閥的范疇，另一種手動蝶閥形式是手柄蝶閥。
蝸輪蝶閥相較于手柄蝶閥來說，使用范圍更廣，用途更多。因?yàn)槭直y受到操作扭矩的限制，在超過DN250的管道上不適宜安裝，口徑太大造成，手柄操作力矩過大，閥門啟閉困難。而蝸輪蝶閥因?yàn)槲佪嗱?qū)動的緣故，適合做成大口徑，操作更省力。
蝸輪蝶閥根據密封面材料的不同，可以分為軟密封蝸輪蝶閥和硬密封蝸輪蝶閥。根據連接形式的不同，又可以分為蝸輪對夾蝶閥和蝸輪法蘭蝶閥。不同類型的蝸輪蝶閥，規格尺寸也是不一樣的。蝸輪蝶閥規格包含的內容有蝸輪蝶閥的連接形式、密封面材質、結構形式、閥體材質、閥座材質、工作溫度、工作壓力等等一系列參數信息。下面我們以般德閥門一款蝸輪蝶閥產品為例，了解一下蝸輪蝶閥規格尺寸是什么樣的。

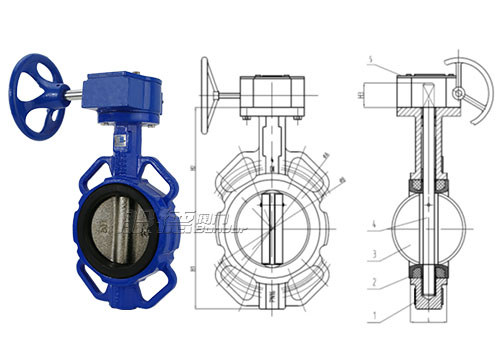

D371X渦輪對夾蝶閥規格尺寸
| 產品基本參數： | ||
| 產品型號 | D371X-6/10/16Q | |
| 公稱壓力 | PN6/10/16 | |
| 適用溫度 | -20～120℃ | |
| 適用介質 | 淡水、污水、海水、弱酸堿、空氣、蒸汽等 | |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理 | |
| 閥門執行標準 | 名稱 | 設計與制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | ||
| 參照標準 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E | |||
| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-蝶板 | 4-閥軸 | 5-渦輪 | ||
| 材質 | 球墨鑄鐵DI | 三元乙丙橡膠EPDM | 球墨鑄鐵DI | 不銹鋼410 | 組件 | |||
| 尺寸信息 | DN | NPS（英寸） | H1 | H2 | H3 | ∅A | ∅B | L |
| DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 | |
| DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 | |
| DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 | |
| DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 | |
| DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 | |
| DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 | |
| DN200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 | |
| DN250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 | |
| DN300 | 12" | 240 | 315 | 45 | 431.8 | 400 | 78 | |
| DN350 | 14" | 260 | 348 | 45 | 476.2 | 445 | 78 | |
| DN400 | 16" | 295.5 | 392.5 | 52 | 540 | 510 | 102 | |
| DN450 | 18" | 401.5 | 322.5 | 52 | 585 | 565 | 114 | |
| DN500 | 20" | 451.5 | 362.5 | 64 | 650 | 620 | 127 | |
| DN600 | 24" | 541.5 | 428.5 | 70 | 770 | 725 | 154 | |
| DN700 | 28" | 暫缺 | ||||||
| DN800 | 32" | |||||||
| DN900 | 36" | |||||||
| DN1000 | 40" | |||||||
| DN1200 | 44" | |||||||
通過上面的介紹，相信您對蝸輪蝶閥的規格尺寸有了一定的了解，如果您想要采購蝸輪蝶閥產品，般德閥門小編在這里為您做蝸輪蝶閥型號推薦。
蝸輪蝶閥型號推薦
軟密封蝸輪蝶閥型號：D371X、D341X
硬密封蝸輪蝶閥型號：D373H、D343H
