對夾式蝶閥是用途最廣泛的一種閥門，我們常見的以密封面為軟密封居多，密封性能優良，此類閥門通常用于水處理、市政建設、冷熱空氣、化工、冶煉、環保等工程的管道系統，對管道密封性能有要求的環境中。對夾式蝶閥適宜在各種輸送弱酸堿介質的管道上面使用，可以調節或者截?cái)嘟橘|(zhì)的流通。這篇文章我們主要聊聊對夾式蝶閥的安裝尺寸和特點。
對夾式蝶閥的安裝尺寸
對夾式蝶閥通常有手動、氣動、電動三種驅動形式，它的型號最常見的有D71X、D371X、D671X、D971X等，其中型號中的“X”橡膠也可以換成“F”氟塑料。本篇文章我們結合般德自己的產品D71X軟密封對夾式蝶閥，來說一下對夾式蝶閥的安裝尺寸：

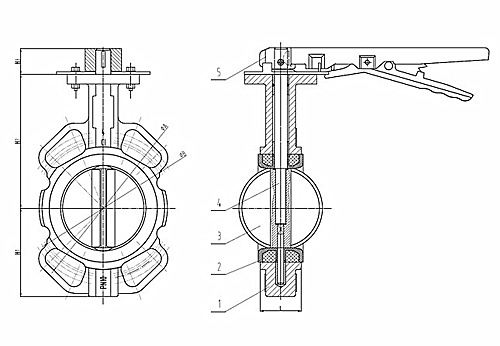

對夾式蝶閥的圖紙參數
| DN | IN | H1 | H2 | H3 | ∅A | ∅B | L |
| DN50 | 2" | 75 | 139 | 32 | 125 | 105 | 43 |
| DN65 | 2.5" | 83.5 | 152.5 | 32 | 145 | 140 | 46 |
| DN80 | 3" | 96 | 160 | 32 | 160 | 150 | 46 |
| DN100 | 4" | 116.5 | 173.5 | 32 | 190.5 | 175 | 52 |
| DN125 | 5" | 128.5 | 191.5 | 32 | 216 | 200 | 56 |
| DN150 | 6" | 140.2 | 205.2 | 32 | 241.3 | 225 | 56 |
| DN200 | 8" | 176 | 242 | 40 | 298.4 | 280 | 60 |
對夾式蝶閥特點通常有以下這些：
1、軟密封的密封面，越關越緊，密封性能可靠。
2、密封副材料選用三元乙丙橡膠、丁腈耐油橡膠和聚四氟乙烯耐腐蝕塑料，都有較長的使用壽命。
3、橡膠密封圈即可以安裝于閥體和蝶板兩個位置，以適用不同的介質環境。
4、對夾式蝶閥的蝶板基本都使用框架結構，強度高，擁有較大的過流面積和較小的流阻。
5、閥體整體烤漆，能夠很好地防止閥門外觀生銹。
6、此類蝶閥一般都是雙向密封，可以在管道任意位置安裝，不需要考慮介質的流向和空間位置。
7、此類蝶閥通常結構小巧簡單，操作方便省力。
